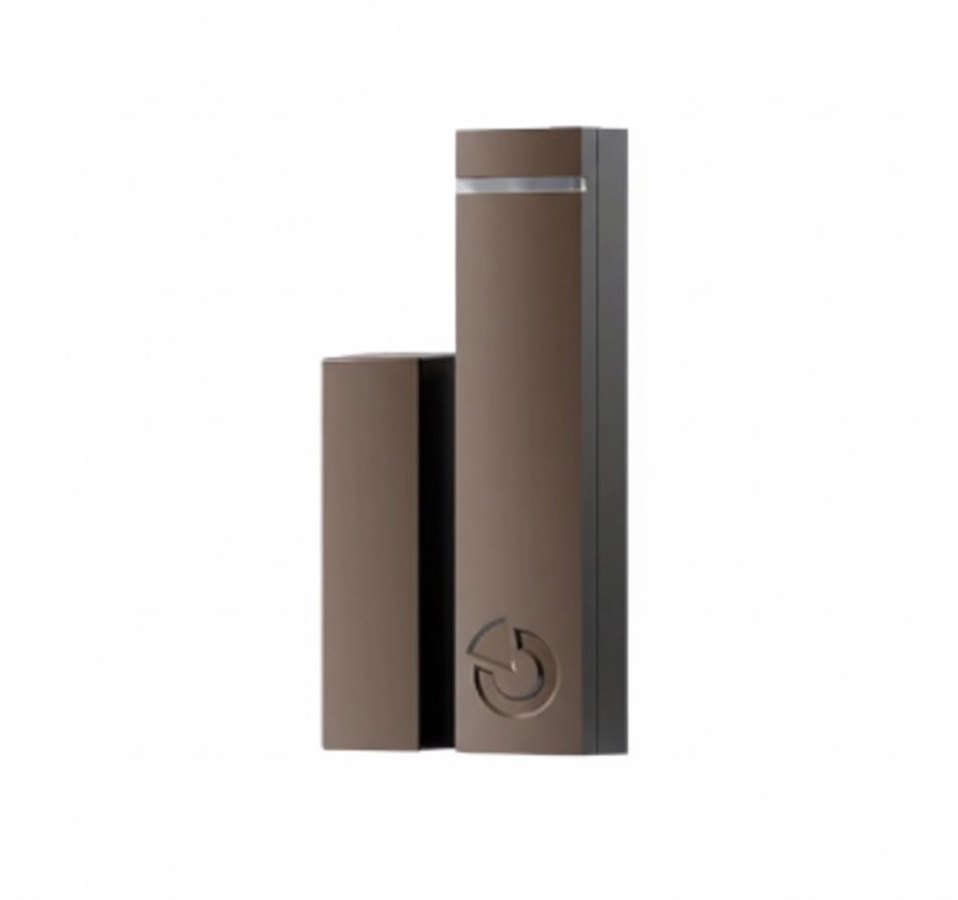

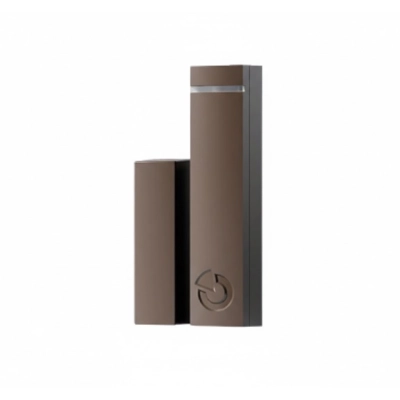

JA‑153M‑BR JABLOTRON bezprzewodowa czujka otwarcia drzwi okna brązowa

Bezprzewodowa czujka otwarcia drzwi lub okna model JA-153M-BR marki Jablotron.

JA-153M-BR – Profesjonalna czujka magnetyczna Jablotron w kolorze brązowym

Bezprzewodowa czujka magnetyczna JA-153M-BR to zaawansowany komponent systemu Jablotron, przeznaczony do precyzyjnego wykrywania otwarcia drzwi i okien. Urządzenie w brązowej wersji kolorystycznej idealnie komponuje się z ciemną stolarką, zapewniając dyskretną i skuteczną ochronę obwodową. Dzięki stopniowi bezpieczeństwa 3 (Grade 3), produkt spełnia rygorystyczne normy wymagane w obiektach o podwyższonym ryzyku.

Zaawansowane wykrywanie manipulacji i kalibracja

Model JA-153M-BR został wyposażony w innowacyjną funkcję rozpoznawania zewnętrznych pól magnetycznych. Rozwiązanie to drastycznie podnosi odporność instalacji na próby obejścia czujki przy użyciu obcych magnesów. Urządzenie analizuje otoczenie i po przeprowadzeniu kalibracji zgłasza każdą nieprawidłowość jako alarm lub usterkę. Wybór reakcji (impulsowej lub stanowej) pozwala na elastyczne dopasowanie działania systemu do indywidualnych potrzeb użytkownika.

Najważniejsze cechy i funkcje

• Dwukierunkowa komunikacja: Protokół Jablotron 868,1 MHz zapewnia stabilność i oszczędność energii.
• Zasięg do 500 metrów: Duży dystans komunikacji radiowej umożliwia montaż w rozległych obiektach.
• Ochrona sabotażowa: Zintegrowany styk sabotażowy chroni przed nieautoryzowanym otwarciem obudowy.
• Precyzyjna detekcja: W komplecie znajdują się dwa rodzaje magnesów (ferrytowy oraz pierścieniowy) dla łatwiejszej instalacji.

Charakterystyka

• Zasięg komunikacji: ok. 500 m (nieograniczony obszar),
• Wymiary nadajnika: 20 x 86 x 20 mm,
• Wymiary części magnetycznej: 16 x 55 x 15 mm,
• Zasilanie: 1x bateria alkaliczna, typ: AAA (LR03, 1,5 V/1,2 Ah)
  Uwaga: opakowanie nie zawiera baterii,
• Typowa żywotność: około 2 lat (maks. 10 aktywacji dziennie),
• Kolor: Brązowy.

Dane techniczne

Zasady poprawnej instalacji i montażu

Dla zapewnienia stabilnej komunikacji radiowej należy unikać montażu nadajnika bezpośrednio na powierzchniach metalowych. Takie podłoże może pogorszyć parametry zasięgu. Proces instalacji rozpoczyna się od otwarcia obudowy poprzez naciśnięcie klapki. Następnie należy przymocować płytę tylną do stabilnego podłoża. Zaleca się wykorzystanie wkrętów o wymiarach 2 × Ø 3,5 × 40 mm z główką stożkową.

Magnes należy przytwierdzić do części ruchomej, na przykład skrzydła drzwi. Prawidłowe ułożenie wymaga, aby dolna krawędź magnesu ferrytowego pokrywała się z dolną krawędzią obudowy czujki. Przy wykorzystaniu magnesu pierścieniowego konieczne jest użycie dołączonej specjalnej śruby niemagnetycznej. Zgodność z normami bezpieczeństwa gwarantuje tylko pełne zabezpieczenie przedniej pokrywy dostarczoną śrubą blokującą.

Wykrywanie obcego pola magnetycznego i kalibracja

Unikalną cechą modelu JA-153M-BR jest ochrona przed manipulacją za pomocą zewnętrznych magnesów. Poprawne działanie tej funkcji wymaga przeprowadzenia kalibracji w miejscu montażu. Proces ten pozwala urządzeniu zapamiętać wzorcową wartość pola roboczego. Warto pamiętać, że po włączeniu tej opcji czujka monitoruje ruch magnesu tylko w jednym, skalibrowanym kierunku. Rozwiązania tego nie stosuje się do skrzydeł otwieranych na wiele sposobów, takich jak okna uchylno-rozwierne.

Uruchomienie kalibracji z poziomu urządzenia wymaga przełączenia systemu w tryb serwisu. Następnie należy otworzyć pokrywę (wywołując sabotaż) i zamknąć ją w ciągu 5 sekund. Czujka rozpocznie wtedy proces analizy pola.

Rejestracja i konfiguracja w oprogramowaniu F-Link

Dodanie urządzenia do systemu odbywa się za pomocą programu F-Link. W oknie "Urządzenia" należy wybrać wolną pozycję i uruchomić tryb przypisywania. Włożenie baterii do czujki spowoduje wysłanie sygnału rejestracyjnego. Alternatywną metodą jest ręczne wpisanie numeru seryjnego nadrukowanego na urządzeniu.

Wewnętrzne ustawienia pozwalają na pełną personalizację pracy:

• Włączenie lub wyłączenie wskazań diody LED.
• Wybór trybu impulsowego (wysyłanie wyłącznie informacji o aktywacji).
• Aktywacja zaawansowanego wykrywania obcego pola magnetycznego.

Cykle komunikacji radiowej

Po zakończeniu rejestracji czujka pracuje w trybie przyspieszonym przez maksymalnie 24 godziny lub do momentu wyjścia z trybu serwisu. W tym czasie sprawdza dostępność nowych ustawień co 90 sekund. W standardowym trybie serwisu łączność odbywa się co 19 minut lub przy każdej aktywacji. Czas ten ulega skróceniu po wywołaniu naruszenia lub sabotażu, umożliwiając szybkie przejęcie parametrów z centrali.
