PLV-JB11XTX Jablotron podstawa montażowa do JB-111TP i JB-111TH

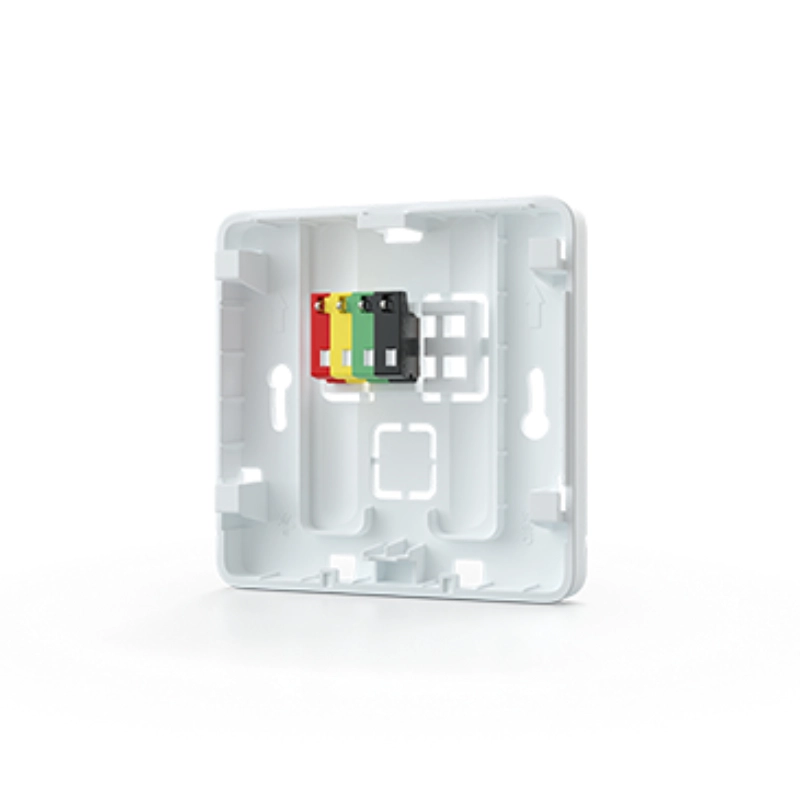

Jablotron PLV-JB11XTX płyta tylna do montażu natynkowego termostatu JB-111TP i czujnika JB-111TH serii JABLOTRON 100+

Płyta tylna PLV-JB11XTX to profesjonalne akcesorium montażowe zaprojektowane dla przewodowych termostatów JB-111TP oraz czujników temperatury JB-111TH pracujących w ekosystemie JABLOTRON 100+. Komponent został opracowany z myślą o realizowaniu estetycznych oraz stabilnych instalacji w miejscach, w których brakuje standardowej podtynkowej puszki montażowej, a okablowanie systemowe wyprowadzone jest bezpośrednio z tynku lub prowadzone w sposób natynkowy.

Praktyczne rozwiązanie problemów instalacyjnych

Zastosowanie płyty dystansowej PLV-JB11XTX eliminuje konieczność kucia ścian oraz przygotowywania głębokich otworów montażowych, co w znaczący sposób skraca czas potrzebny na wdrożenie systemu automatyki i kontroli temperatury. Konstrukcja o grubości 11 mm tworzy optymalną przestrzeń techniczną za korpusem urządzenia głównego, pozwalając na bezpieczne ułożenie nadmiaru przewodów magistralnych bez ryzyka ich zagięcia lub uszkodzenia.

Zintegrowany blok zacisków magistrali

W zestawie montażowym z płytą PLV-JB11XTX znajduje się fabryczny, dedykowany blok zaciskowy dedykowany do bezpiecznego łączenia przewodów magistrali BUS. Rozwiązanie to gwarantuje pewność połączeń elektrycznych, ułatwia organizację żył kablowych wewnątrz obudowy oraz w znaczący sposób przyspiesza procedurę podłączania i testowania urządzeń peryferyjnych przez instalatora.

Estetyka i dopasowanie wzornicze

Akcesorium zostało wykonane z wysokiej jakości tworzywa sztucznego o neutralnej, białej kolorystyce, idealnie harmonizującej z fabrycznymi obudowami termostatów i czujników Jablotron. Dokładnie odwzorowane wymiary zewnętrzne (82 × 82 mm) sprawiają, że po połączeniu elementów płyta montażowa stanowi jednolitą, spójną wizualnie bryłę, która dyskretnie wtapia się w przestrzeń mieszkalną lub biurową.

Charakterystyka produktu

• Przeznaczenie komponentu: Natynkowa instalacja urządzeń automatyki Jablotron bez puszki podtynkowej,
• Pełna kompatybilność: Dedykowany montaż termostatów JB-111TP oraz czujników temperatury JB-111TH,
• Zawartość zestawu: 1 sztuka płyty montażowej wraz z dołączoną kostką zaciskową magistrali BUS,
• Konstrukcja dystansowa: Wygodna przestrzeń o głębokości 11 mm na bezpieczne ułożenie kabli,
• Jakość wykonania: Trwałe tworzywo sztuczne odporne na odbarwienia i uszkodzenia mechaniczne,
• Zgodność stylistyczna: Estetyczne wykończenie w kolorze białym idealnie dopasowane do urządzeń,
• Środowisko instalacji: Klasa II – ogólne zastosowanie wewnątrz chronionych obiektów,
• Kolor: Biały,
• Wymiary konstrukcyjne: 82 × 82 × 11 mm.


Specyfikacja Techniczna Jablotron PLV-JB11XTX

Wskazówki instalacyjne i uwagi montażowe

Montaż płyty natynkowej PLV-JB11XTX należy przeprowadzić na płaskiej i stabilnej powierzchni pionowej wewnątrz budynku. Przed przytwierdzeniem akcesorium do ściany należy wprowadzić przewód magistralny przez dedykowany przepust kablowy znajdujący się w korpusie płyty. Do montażu bazy należy użyć odpowiednio dobranych kołków rozporowych oraz wkrętów mocujących, dopasowanych do struktury materiału podłoża (np. beton, cegła, płyta gipsowo-kartonowa).

Po mechanicznym zamocowaniu płyty tylnej, instalator wykonuje połączenia elektryczne żył kablowych za pomocą dołączonego bloku zaciskowego magistrali. Po zweryfikowaniu poprawności połączeń, na płytę nakłada się i zatrzaskuje właściwy moduł termostatu JB-111TP lub czujnika JB-111TH. Całość procedury nie wymaga stosowania specjalistycznych narzędzi, a zwarta budowa chroni wewnętrzną elektronikę urządzeń pomiarowych przed ewentualnymi naprężeniami mechanicznymi wynikającnymi z nierówności podłoża.

Najczęściej zadawane pytania (FAQ)

Czy płyta montażowa PLV-JB11XTX współpracuje z urządzeniami bezprzewodowymi?
Prezentowana płyta tylna została zaprojektowana specjalnie pod kątem wymiarów i konstrukcji przewodowych modułów magistralowych (JB-111TP oraz JB-111TH), stąd zestaw zawiera również dedykowaną kostkę zaciskową do przewodów BUS. Przed zakupem elementu dla urządzeń bezprzewodowych należy zweryfikować kompatybilność wymiarową oraz rozstaw zatrzasków w specyfikacji danego modelu czujnika bezprzewodowego.

W jakich sytuacjach zastosowanie tej płyty jest konieczne?
Płyta okazuje się niezbędna w scenariuszach instalacyjnych, w których okablowanie strukturalne systemu alarmowego i automatyki zostało poprowadzone po wierzchu ścian (w korytkach kablowych lub bezpośrednio na tynku) lub gdy na etapie prac budowlanych nie osadzono standardowych puszek elektroinstalacyjnych wewnątrz muru, a inwestor wyklucza możliwość bruzdowania wykończonych ścian.

Czy kostka zaciskowa znajduje się w opakowaniu z płytą, czy muszę ją dokupić osobno?
Kostka połączeniowa dla magistrali systemowej wchodzi w skład fabrycznego zestawu. Kupując 1 sztukę produktu PLV-JB11XTX, otrzymujesz gotowy do montażu komplet składający się z plastikowej płyty dystansowej oraz dedykowanego bloku zacisków, co pozwala na natychmiastowe przystąpienie do prac instalacyjnych bez konieczności zamawiania dodatkowych drobnych akcesoriów montażowych.
