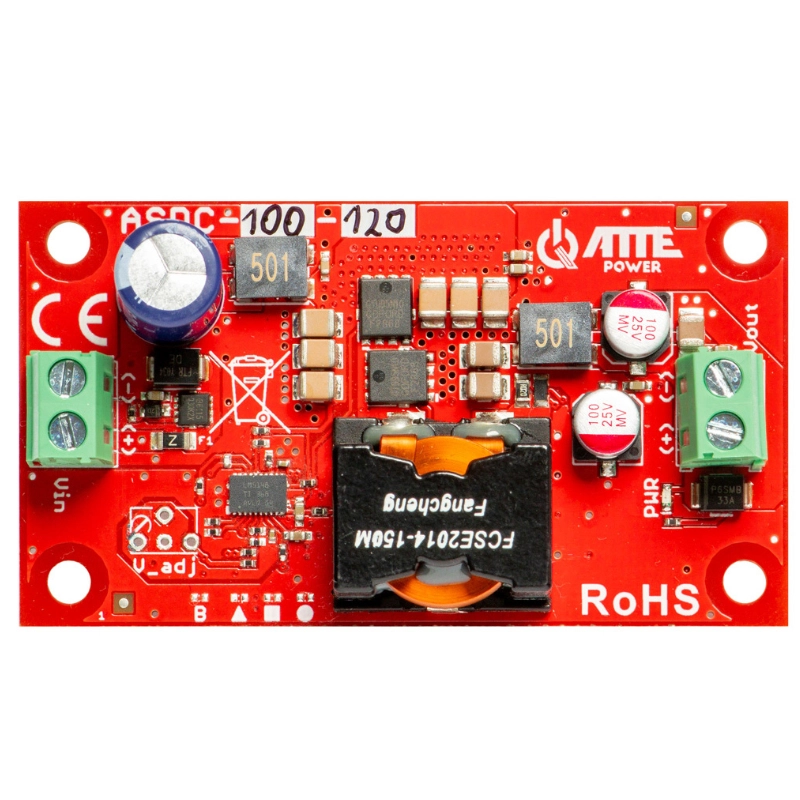

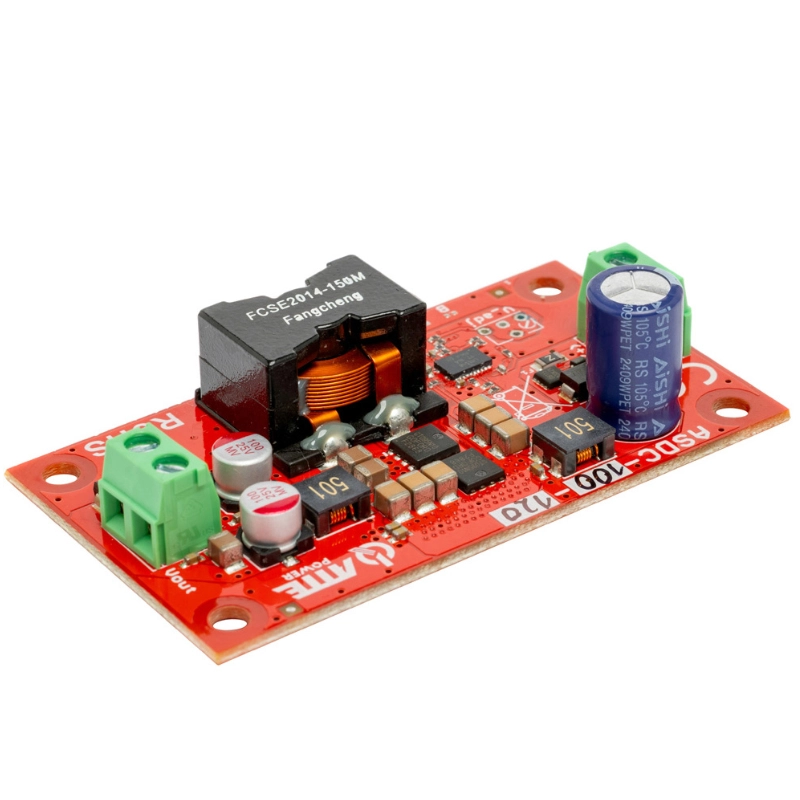

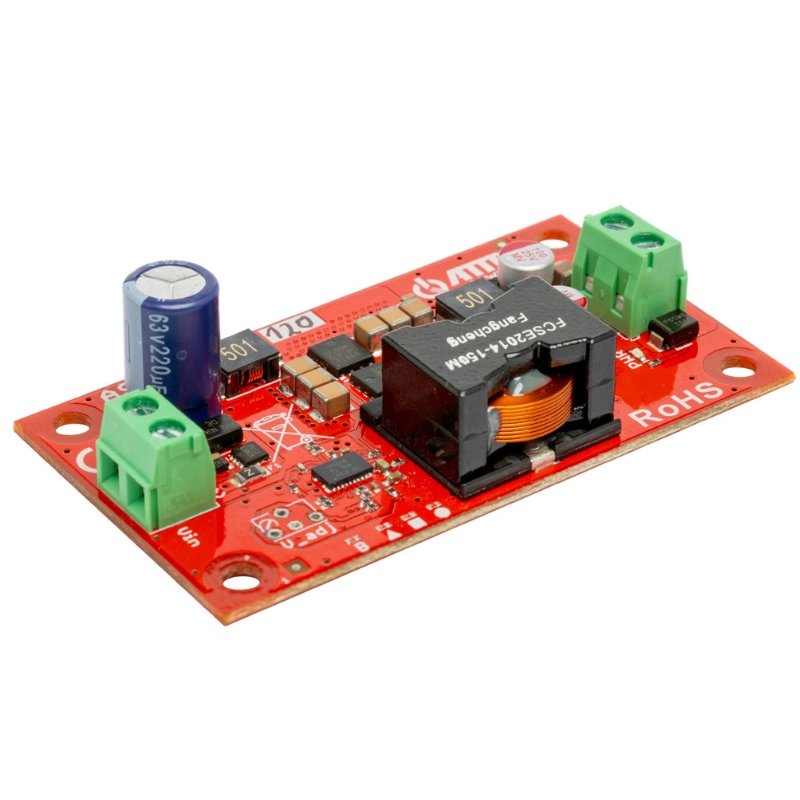

ASDC-100-120-OF ATTE przetwornica obniżająca napięcie do 12V 100W

ATTE ASDC-100-120-OF przetwornica DC/DC 12V 100W typu Open Frame

Przetwornica obniżająca napięcie ATTE ASDC-100-120-OF to kompaktowy moduł elektroniczny zaprojektowany do stabilnego zasilania urządzeń wymagających napięcia 12 V DC. Urządzenie pozwala na efektywną konwersję napięcia wejściowego z szerokiego zakresu (16-56 V DC), co czyni go idealnym wyborem przy zasilaniu kamer IP, rejestratorów NVR oraz innych urządzeń sieciowych z linii zasilających 24 V lub 48 V (np. systemy PoE). Konstrukcja typu Open Frame zapewnia dużą elastyczność w projektowaniu własnych punktów dystrybucji zasilania wewnątrz większych obudów systemowych.

Wydajność i uniwersalność montażu

Moduł wyróżnia się wysoką sprawnością energetyczną przekraczającą 92%, dzięki temu minimalizuje straty energii i pozwala na pracę w szerokim zakresie temperatur od -25 °C do +65 °C. Dzięki niewielkim wymiarom oraz wadze wynoszącej zaledwie 37 g, przetwornica doskonale integruje się z systemem montażowym ABOX. Płytka posiada specjalne otwory montażowe w standardowym rastrze 10,8 mm,  umożliwiając szybki montaż na kołkach dystansowych wewnątrz dedykowanych obudów oraz na blachach montażowych ATTE.

Diagnostyka i bezpieczeństwo

Instalacja urządzenia jest niezwykle prosta i nie wymaga żadnej dodatkowej konfiguracji (urządzenie typu plug-and-play). O poprawnym działaniu przetwornicy oraz obecności napięcia wyjściowego 12 V informuje czytelna czerwona dioda LED PWR. Bezpieczeństwo podłączonych odbiorników oraz samej przetwornicy gwarantują wbudowane zabezpieczenia przeciwprzepięciowe oraz przeciwprzeciążeniowe, które chronią układ przed skutkami awarii w torze zasilającym.

Charakterystyka produktu

• Typ urządzenia: Przetwornica DC/DC 12 V (Open Frame),
• Zastosowanie: Zasilanie kamer IP, rejestratorów i urządzeń 12 V,
• Moc wyjściowa: 100 W (prąd wyjściowy 8 A),
• Napięcie wejściowe: 16 ... 56 V DC,
• Wydajność energetyczna: Sprawność 92% (przy 24 V wejściowych),
• Warunki otoczenia: od −25 °C do +65 °C,
• Wymiary zewnętrzne: 77 × 42 × 18 mm.


Specyfikacja Techniczna ATTE ASDC-100-120-OF

Wskazówki instalacyjne

• Zabudowa: Moduł Open Frame wymaga umieszczenia wewnątrz obudowy zapewniającej izolację elektryczną oraz ochronę przed czynnikami zewnętrznymi (np. seria ABOX).

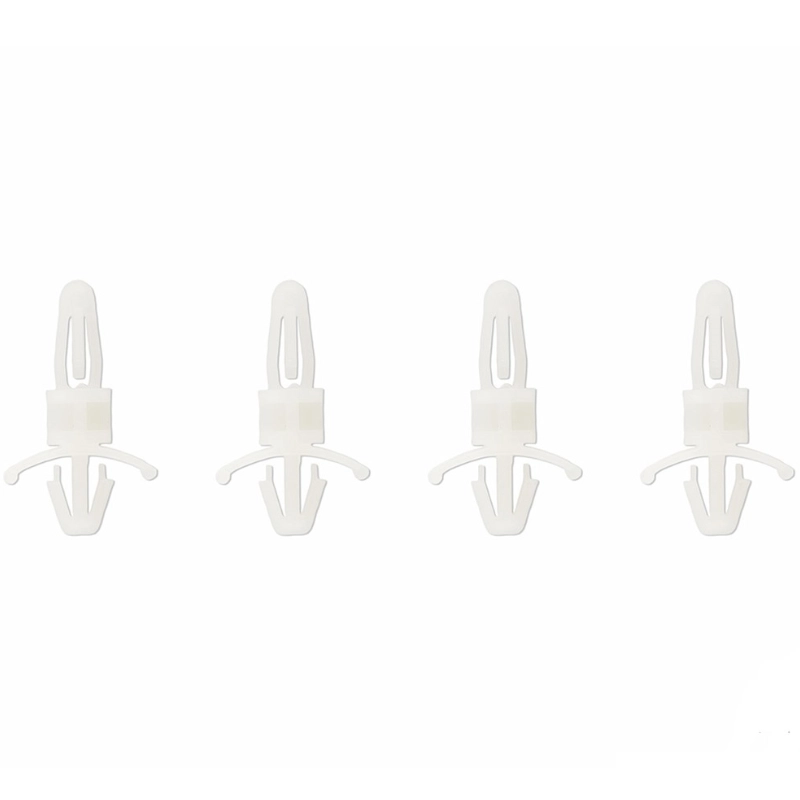

• Otworowanie systemowe: Wykorzystuj fabryczne otwory w rastrze 10,8 mm do montażu przetwornicy na kołkach dystansowych – zapewnia to prawidłowe chłodzenie i bezpieczną separację od podłoża.
• Przewodzenie ciepła: Mimo wysokiej sprawności, przy obciążeniu bliskim 100 W upewnij się, że moduł ma zapewniony swobodny przepływ powietrza wewnątrz obudowy systemowej.
• Zabezpieczenia: Przed podłączeniem zasilania upewnij się, że polaryzacja wejściowa (16-56 V) jest zgodna z oznaczeniami na płytce modułu.

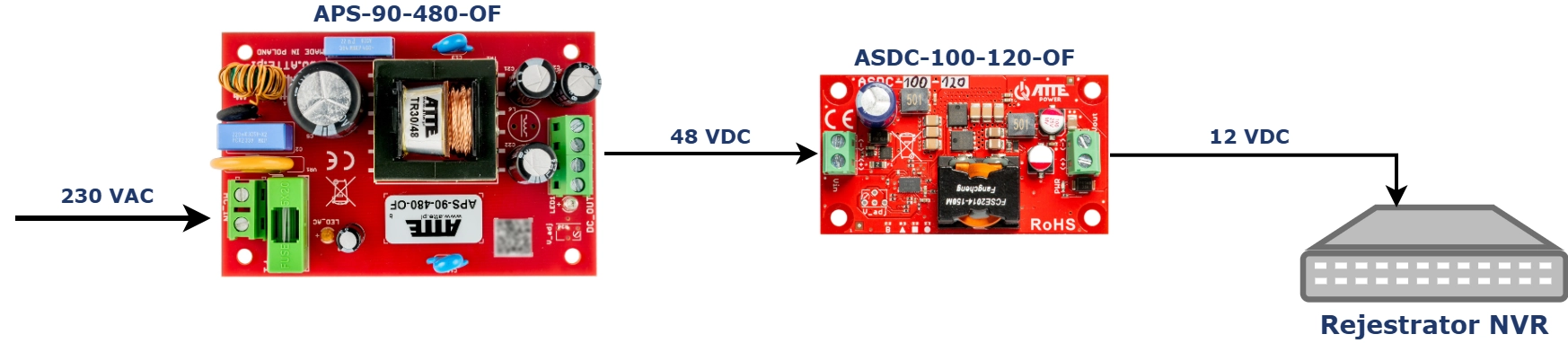

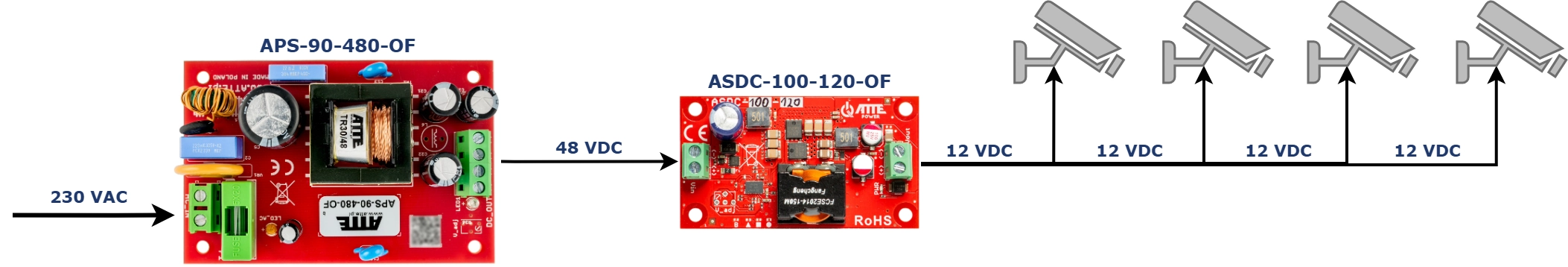

Zastosowanie
