Producenci i ich technologie przetworników do monitoringu nocnego

Nieustannie zmieniające się warunki oświetleniowe, szerokie obszary do zarejestrowania, tysiące szczegółów do uchwycenia - do profesjonalnego monitoringu potrzebne są zaawansowane technologie nadzoru, które skutecznie ochronią otoczenie i zapewnią obiektom inteligentne rozwiązania, zarówno w dzień, jak i w nocy. Producenci urządzeń, z którymi współpracujemy wiedzą, jak zapewnić bezpieczeństwo swoim klientom.

Produkty tworzone są z myślą o podniesieniu poziomu ochrony, w tym celu poprawiane są parametry sprzętowe o coraz nowsze podzespoły. Najważniejszą cechą monitoringu jest jakość rejestrowanego obrazu, dlatego też producenci skupiają się na zapewnieniu jak najlepszej jego jakości. Skuteczność w każdych warunkach oświetleniowych, niezależnie od pory dnia, stanowi cechę, którą musi posiadać każda nowoczesna kamera. W tym celu producenci rozwijają swoje autorskie technologie przetworników, aby rejestrowany obraz nie posiadał nieprawidłowości oraz szumów i był jak najwyższej jakości.

Starlight i STARVIS

Technologia Starlight stosowana jest w przetwornikach STARVIS CMOS montowanych w produktach marki Dahua oraz BCS. Wykorzystuje konstrukcje zwaną tylną iluminacją, która posiada specjalnie rozmieszczone światłoczułe elementy zwiększające tym samym wchłanianie światła. Tylna iluminacja przekłada się na czułość matrycy. Im większa ilość światła, które dochodzi do soczewki, tym lepsza jakość rejestrowanego obrazu. Technologia Starlight cechuje się możliwością rejestrowania obrazu, gdzie warunki oświetleniowe są trudne, jednakże taki przetwornik nie wymaga dodatkowego oświetlacza podczerwieni, czy światła białego. Nawet w ekstremalnie słabych warunkach oświetleniowych technologia Starlight jest w stanie dostarczyć kolorowe obrazy w prawie całkowitej ciemności.

Porównanie wybranych kamer BCS i Dahua do monitoringu nocnego

IPC-PFW8800-A180-H-E4-AC24V Dahua Projekt kamera megapikselowa IP 4x 2Mpx IR 30M

Rodzaj przetwornika: 1/2.8“ PS Starvis CMOS,
Ilość efektywnych pikseli: 4x 2Mpx,
Rozdzielczość: 4096(H)x1800(V),
Kąt widzenia: H: 180°, V:80°,
Ogniskowa obiektywu: 3mm,
Czułość: 0.007Lux/F2.0( Color,1/3s,30IRE),
Zasięg promiennika IR: do 30 metrów,
Funkcje: Dzień/Noc(ICR), 3DNR, AWB, AGC, BLC,
Zasilanie: AC24V, PoE+ (802.3at)(Class 4).

IPC-HFW5631E-Z5E-0735 Dahua Projekt kamera megapikselowa IP 6Mpx IR 100M WDR

Rodzaj przetwornika: 1/2.9“ PS Starvis CMOS,
Ilość efektywnych pikseli: 6Mpx,
Rozdzielczość: 4096(H)x1800(V),
Kąt widzenia: H:32°~10° , V:22°~8°,
Ogniskowa obiektywu: 7mm~35mm motozoom,
Czułość: 0.03Lux/F1.4 (Color,1/3s,30IRE),
Zasięg promiennika IR: Do 100 metrów,
Funkcje: Dzień/Noc(ICR), 3DNR, AWB, AGC, BLC,
Wejście/wyjście audio: 1/1,
Wejście/wyjście alarm: 2/1,
Obudowa: Metal,
Zasilanie: DC12V, PoE (802.3af)(Class 0).

BCS-TQ5203IR3-G BCS Line kamera 4w1 2Mpx IR 50M WDR Motozoom

Rodzaj przetwornika: 1/2.8“ Sony Starvis CMOS IMX307 +X600,
Ilość efektywnych pikseli: 2Mpx,
Rozdzielczość: 1920(H)x10800(V),
Ilość diod LED: 4,
Ogniskowa obiektywu: 2.7~13.5mm motozoom,
Czułość: Kolor: 0.1Lux B/W: 0Lux (IR wł.),
Zasięg promiennika IR: do 50 metrów,
Funkcje: AGC, AWB, AES, BLC, HLC, Defog,
Klasa szczelności: IP66,
Zasilanie: DC12V.

BCS-DMQ3203IR3-G BCS Line kamera 4w1 2Mpx IR 40M WDR Motozoom

Rodzaj przetwornika: 1/2.8“ Sony Starvis CMOS IMX307 +X600,
Ilość efektywnych pikseli: 2Mpx,
Rozdzielczość: 1920(H)x1080(V),
Ilość diod LED: 3,
Ogniskowa obiektywu: 2.7~13.5mm motozoom,
Czułość: Kolor: 0.1Lux B/W: 0Lux (IR wł.),
Zasięg promiennika IR: Do 40 metrów,
Funkcje: AGC, AWB, AES, HLC, Defog,
Klasa szczelności: IP66,
Zasilanie: DC12V.

Kamery marki Dahua do monitoringu nocnego różnią się od kamer BCS odmiennymi czułościami, ponadto kamery Dahua umożliwiają zasilanie konwencjonalne, jak i PoE, dzięki temu redukują okablowanie do minimum.

Darkfighter X, Ultra Low Light i ColorVu

Czym charakteryzuje się technologia najczęściej stosowana przez producenta marki Hikvision? Kamery wyposażone w Ultra Low Light posiadają wysoką wrażliwość na światło, zaczynającą się już od 0.001 lux. Urządzenia wyposażone w tę technologie pozwalają na uzyskanie wyraźnego obrazu bez zewnętrznych źródeł światła. Nagrania dają możliwość identyfikacji obiektów oraz ludzi niezależnie od pory dnia. Kamery wyposażone w technologię Ultra low light nie potrzebują dodatkowego oświetlenia w formie diod IR, zmniejszając tym samym koszta eksploatacji. Dostrzegalność elementów po zmroku jest lepsza, niż w przypadku kamer wykonanych w tradycyjnej technologii.

Seria produktów oznaczonych słowem "Darkfighter" stworzona została z myślą o dostarczeniu jak najlepszej jakości obrazu, łącząc w sobie dobrze przemyślaną konstrukcję z nowoczesną technologią. Hikvision poświęcił wiele lat badań i prac rozwojowych nad przetwarzaniem obrazu w różnych warunkach słabego oświetlenia.

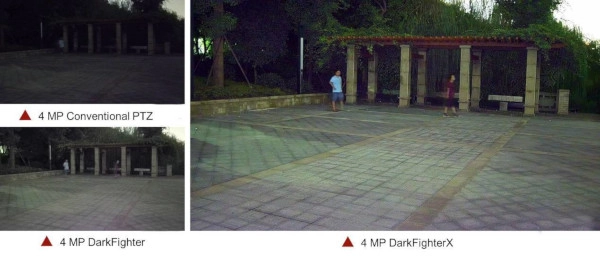

W 2013 r. Hikvision wprowadził na rynek urządzenia z technologią DarkFighter, wyposażone w większą matrycę i większą aperturę. Zaledwie cztery lata później producent wyznaczył branżowy punkt odniesienia za pomocą DarkFighterX wyróżnionego innowacyjną konstrukcją z dwoma czujnikami. W oparciu o proces postrzegania kolorów i jasności przez ludzkie oczy, wykorzystuje dwa czujniki - jeden do obrazowania w podczerwieni, gwarantujący jasność i ostrość, drugi do światła widzialnego, gwarantujący reprodukcję żywych kolorów. Sygnały te są następnie łączone w JEDEN JASNY, PEŁNY KOLOR.

Technologia DarkFighterX zapewnia niezrównaną jasność i żywe kolory, a także niezwykle ostre, wyraźne obrazy w ultraniskim świetle. DarkFighterX może być wykorzystywany w wielu różnych obiektach wymagających zwiększonego bezpieczeństwa, takich jak ulice, koleje, porty, place zabaw, nabrzeża, parki i lasy i wszędzie tam, gdzie potrzebne są kolorowe obrazy w wysokiej rozdzielczości przez całą dobę. Obecnie technologia się rozwija. Dzięki wyższej rozdzielczości, inteligentniejszemu wykrywaniu zdarzeń i wystarczająco wyraźnemu obrazowi, producent chce w przyszłości umożliwić rozpoznawanie twarzy nocą.

Kamery wykonane w opisywanej technologii Darkfighter mogą wyświetlać obrazy w pełnym kolorze przy poziomach światła do 0.0005 lux. W przyszłości rozpoznawanie twarzy może być możliwe, nawet w słabym świetle, dzięki potężnym możliwościom rejestrowania obrazu w trudnych warunkach, rozbudowanej funkcjonalności urządzeń i wysokiej rozdzielczości.

Kolejną interesującą techniką do kolorowego monitoringu nocnego producenta Hikvision jest najnowsza technologia ColorVu. Urządzenia ColorVu umożliwiają uzyskanie ostrego, pełnokolorowego obrazu i wielu szczegółów nawet w zupełnej ciemności. Wszystko to zawdzięczane jest znaczniej szerszej przysłonie F1.0, dzięki której do przetwornika kamery wpada więcej światła i tym samym kamera uzyskuje jaśniejszy obraz. Ponadto urządzenia te posiadają obiektywy z powłoką antyrefleksyjną i szkłem optycznym o bardzo niskiej dyspersji, aby zmniejszyć rozbłysk i załamanie światła. A bardziej precyzyjne przetworniki z wysoką czułością 0.0005 lux, podobnie jak w technologii Darkfighter, zapewniają świetnej jakości obraz w żywych barwach. Poniżej znajduje się krótki film producenta Hikvision prezentujący działanie kamer w technologii konwencjonalnej oraz ColorVu.

Porównanie wybranych kamer Hikvision do monitoringu nocnego

DS-2CD2545FWD-IWS(2.8MM) Hikvision kamera IP 4Mpx IR 10M WDR Wi-Fi

Rodzaj przetwornika: 1/2.5“ PS Starvis CMOS,
Technologia: Darkfighter,
Ilość efektywnych pikseli: 4Mpx,
Rozdzielczość: 2688× 1520,
Kąt widzenia: H: 109°, V: 60°, D: 131°,
Ogniskowa obiektywu: 2.8mm,
Czułość: Kolor: 0.008lux @(F1.2, AGC ON),0.014lux @(F1.6, AGC ON), 0 lux z IR,
Zasięg promiennika IR: Do 10 metrów,
Funkcje: Dzień/Noc(ICR), 3DNR, AWB, AGC, BLC,
Obudowa: Metal + plastik,
Zasilanie: DC12V, PoE (802.3af).

DS-2CD2T45FWD-I5(4MM) Hikvision kamera megapikselowa IP 4Mpx IR 50M WDR

Rodzaj przetwornika: 1/2.5“ PS CMOS,
Technologia: Darkfighter,
Ilość efektywnych pikseli: 4Mpx,
Rozdzielczość: 2688× 1520,
Kąt widzenia: H: 88°, V: 46°, D: 105°,
Ogniskowa obiektywu: 4mm,
Czułość: Kolor: 0.008lux @(F1.2, AGC ON),0.014lux @(F1.6, AGC ON), 0 lux z IR,
Zasięg promiennika IR: Do 50 metrów,
Funkcje: Dzień/Noc (ICR), 3DNR, ROI, HLC, BLC, WDR,
Obudowa: Metal,
Zasilanie: DC12V, PoE (802.3af)(Class 3).

Kamery różnią się od siebie ogniskową obiektywu oraz zasięgiem promiennika podczerwieni, ale czułości mają identyczne: Kolor: 0.008lux @(F1.2, AGC ON),0.014lux @(F1.6, AGC ON), 0 lux z IR. Dzięki temu obraz z kamer jest bardzo dokładny a technologia darkfighter dodatkowo zapewnia kolorowy obraz również nocą.

Obecnie największa chińska marka jest w trakcie wprowadzania urządzeń z najnowszą technologią Lightfighter. Inteligentne aparaty z serii Lightfighter są w stanie rejestrować kolorowe obrazy wysokiej jakości w otoczeniu z podświetleniem.

Monitoring nocny. różne nazwy - jeden cel

Wszystkie wyżej wymienione technologie umożliwiają doskonałe nagrywanie w nocy i nadają obrazowi barw. Kamery posiadające technologię nocnego monitoringu zazwyczaj kosztują więcej, niż te ze standardowymi przetwornikami CMOS. Należy zatem odpowiednio dobrać system monitoringu do wymagań i przemyśleć, czy nocne promienniki są niezbędne. Oczywiście są to urządzenia profesjonalne zatem możemy zainstalować je i w wielkiej firmie i na prywatnej posesji, wybór należy do Państwa. Przykładowa kamera DarkFighterX posiadająca 35-krotny zoom optyczny umożliwia identyfikację obiektu o długości jednego metra z odległości 260 metrów przy rozdzielczości 250 pikseli - wystarczająco, aby wyraźnie obserwować obiekt w kolorach nawet nocą. Promienniki podczerwieni IR również doskonale radzą sobie z brakiem światła i pozwalają na uzyskanie obrazu całkiem dobrej jakości, jednakże jest to obraz czarno-biały.
